Система качения и алюминиевые рельсы  с подогревом

для телескопических раздвижных павильонов

Рельсы

для   системы качения  подвижных секций

Жизнь на Даче

для павильонов Комфорт, Фаворит, Лаунж, Сапфир, Оптимум, Пристенный

Наша система качения (каретка)  состоит из несущих и боковых колес.  3 колеса на каждую точку опоры. 6 точек опор на секцию длиной 2м. Это сделано, чтобы под порывами ветра не поднимались вверх секции павильона.

Такая конструкция системы качения предотвращает заклинивание и обеспечивает уверенное качение на 10 — 15 лет. При этом каретка легко ремонтируется. Секции весом до 200 кг легко катаются за одну сторону.

Более подробно остановимся на конструкции рельсов

Рельсы изготовлены из алюминиевого сплава AD31T с анодированным покрытием, цвет «серебро».

Высота 39мм, ширина основания рабочая 55мм, ширина основания габаритная  60мм.

В этом случае межосевое расстояние рельсов 110 мм. Между рельсами можно установить фальшрельсы. Тогда шаг по осям будет 55мм.

На боковых поверхностях рельсов предусмотрены паз и шип для горизонтальной стыковки рельсового пути. Зазор между рельсами и фальшрельсами 23мм, что позволяет безопасно ходить по верху закругленных рельсов. На концы рельсов предусмотрены заглушки.

Конструкция рельсов исключает намерзание наледи и замусоривание рельсов.

Допустимая вертикальная нагрузка от колеса при установке на лаги

• с шагом 1000мм – 500 кг
• с шагом 500мм – 2000 кг

Допустимая горизонтальная нагрузка при креплении с двух сторон:

• с шагом 1000мм – 1000 кг
• с шагом 500мм – 4000 кг

Рельсы могут использоваться для открытой или скрытой системы качения

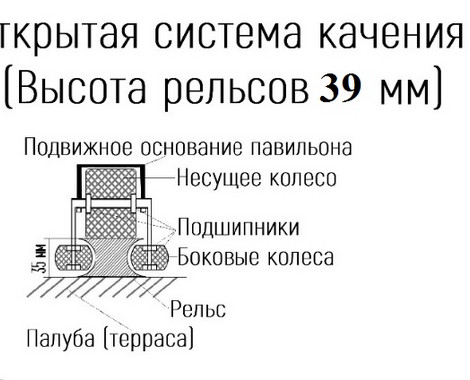

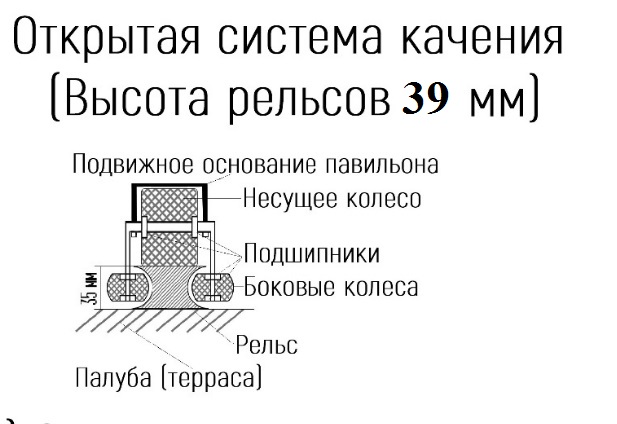

Открытая система качения: колеса на виду. Рельсы выступают над палубой на 39мм. Рельсы штучные, поставляются не блоком, поэтому для удешевления проекта  возможна установка «елочкой».

В минимальной комплектации рельсы устанавливаются «елочкой». Например, для бассейна длиной 6м и парковкой (для сложенного павильона из трех секций) 2м  рельсы будут следующих размеров:

• Одна пара – 8м
• Одна пара – 6м
• Одна пара – 4м

Некоторые расценки  на систему качения

Павильон любой ширины из двух секций по 2м.

Состав:

4 стальные каретки по 2м, на 3х несущих и 4х боковых колесах каждая.

14000х4шт. = 56 000 руб.

Рельсы алюминиевые «ёлочкой», 1 пара длиной 4м, 1 пара длиной 6м

Всего 20 м х2300 = 46 000руб.

Итого: 102 000 руб.

Павильон любой ширины из трех секций по 2м.

Состав:

6 стальные каретки по 2м, на 3х несущих и 4х боковых колесах каждая.

14000х6шт. =84 000 руб.

Рельсы алюминиевые «ёлочкой»,

1 пара длиной 4м,

1 пара длиной 6м

1 пара длиной 8м

Всего 36 м х2300 = 82 800руб.

Итого: 166 800 руб.

Скрытая система качения:  алюминиевые рельсы  устанавливаются на основание палубы  и не  выступают над палубой.

В состав входят рельсы и фальш-рельсы на всю длину бассейна плюс длину парковки.

Рельсы  изготовлены из анодированного алюминиевого профиля, они настолько  прочные, что можно устанавливать их не только на готовую палубу, но и на лаги. При установке  на лаги верх рельсов можно совместить с верхом палубы. Палуба (пол, терраса) вокруг бассейна будет вровень с рельсами.  Это востребованная опция, рельсы не будут выступать над палубой и мешать босым ногам.

Рельсы из толстого алюминиевого  профиля для павильонов  марки ЖИЗНЬ НА ДАЧЕ обеспечивают уверенное качение за одну сторону секции павильона, никакого перекашивания при качении.

Более тонкие рельсы других производителей невозможно установить на лаги, приходится ставить их на палубу. Система качения других производителей подвержена заклиниванию, если катить за одну сторону,  имеет риск подъема секций при сильном ветре и уязвима для мусора и наледи.

Рельсы изготавливаются отрезками не более ширины павильона для удешевления перевозки. По согласованию возможны другие варианты.

Рельсы внутри полые, в полость внутренним размером 31х16 мм можно разместить греющий кабель для зимнего использования павильона

Пример: Система качения для сдвижной террасы. Одна платформа длиной 4м, любой ширины.

Состав:

2 стальные каретки длиной по 4м , на 9ти несущих колесах и 6ти боковых колесах

40000х2=80 000 руб.

Рельсы алюминиевые, 1 пара, 8 м

16х2300=36 800

Итого: 116 800 руб.

Открытая система качения:  колеса на виду.

Рельсы выступают над палубой на 39мм. На секцию длиной 2м приходится 6 несущих колес и 8 боковых.

Скрытая система качения:

алюминиевые рельсы  устанавливаются на основание палубы  и не  выступают над палубой.

Позволяют секциям передвигаться, полностью или частично открывая бассейн. Крепеж в комплекте.
